[Chart Control 技巧篇] 改變特定軸線的樣式

前陣子坎尼看到論譠上問了標題這個問題
想說試著來解解看 (以前沒遇過這個需求 :D
另外本篇來提供一下坎尼平常思考問題的方式

I.問題思考方式

先來看一下問題
設定Y軸的25是一條有顏色的線(有點類似標準線的意思),
其它Y軸的線正常顯示

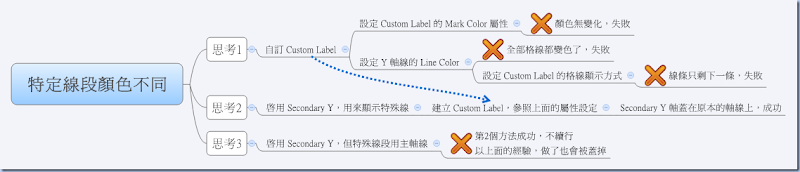

特定線段顏色不同 坎尼先擬定了幾個主要的方法:
  • 利用 Custom Label 直接設定特定線段的樣式
  • 開啟 Secondary Y 則是想用其他線段來蓋掉原本的線段

    所以坎尼開啟了 Visual Studio,開始測試相關屬性
    (這邊可以用心智圖之類的工具來輔助思考,如上圖)

    從 Custom Label 的經驗得知,並無法只設定特定格線的樣式
    格線屬性為整個 Y 軸所共用

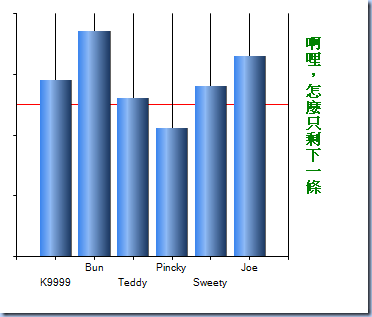

    但可以修改 GridTicks 屬性,使想要的格線顯示出來
    ChartXX2
    經由上面的經驗,坎尼想到了 ChartArea 預設還有另一條軸線
    如果同時打開兩邊的軸線,應該其中一邊的樣式會蓋掉另外一邊吧?

    坎尼打開 Secondary Y ,加入 Custom Label 實驗出來的成果
    Bingo!!!
    Secondary Y 軸的樣式會蓋住主軸線的樣式,測完收工!!!

    II.範例

    上面已經將過程說明,所以這邊放一下實際的範例圖片吧

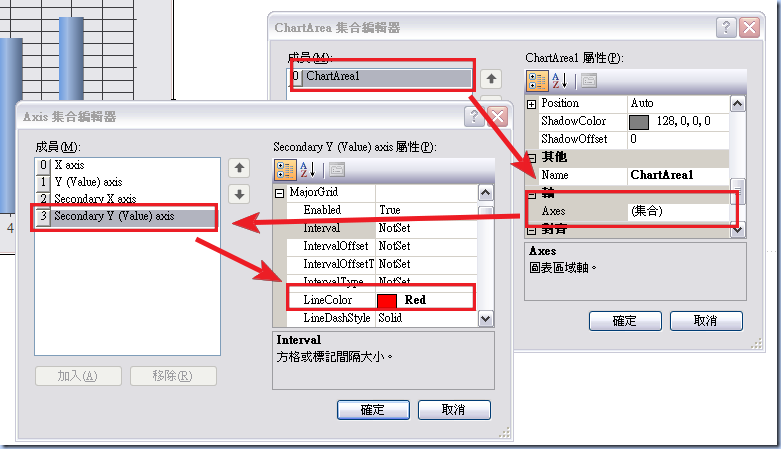

    打開 ChartArea 的 Axes 集合
    調整 Secondary YMajorGrid 線條樣式

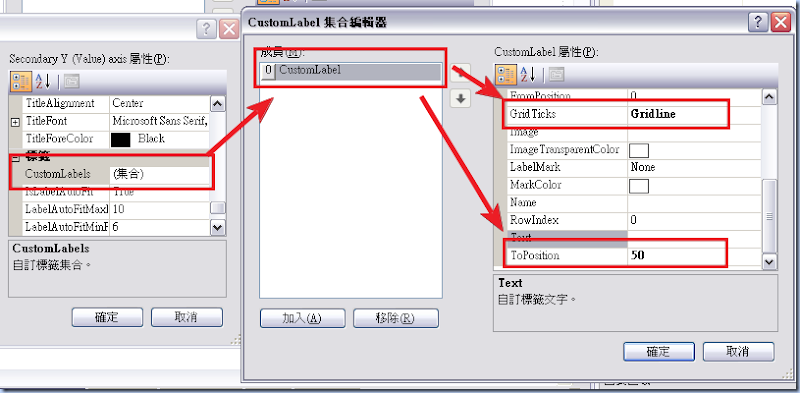

    CharX2建立 Custom Label,並設定顯示位置為 25
    GridTicks 屬性設定成 Gridline,讓 Chart 只顯示自訂 Label 以及它的格線

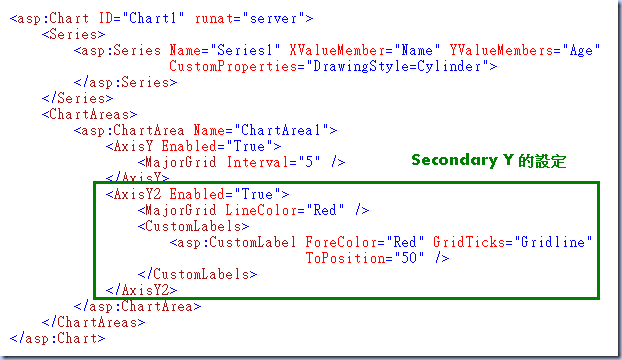

    CharX3實際設定完成後的原始碼

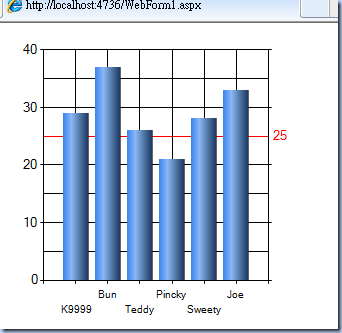

    ChartXX1執行畫面
    CharX

    III.小結

    其實坎尼寫到這邊發現,用 MinorGrid 是否也能達成此項需求?
    這邊就賣個關子,不公布答案,讀者們有興趣可以試試看 :D

    思考問題的過程其實很有趣
    能建立起一套自己的思考方式,其實對自己的未來很有幫助 :P
  • 3 則留言:

    Unknown 提到...

    如果等網頁 render 出來以後,用 jQuery 之類的東西加工應該也可以做得到吧?我覺得這種技巧也很重要,畢竟有時候用來產生圖表的程式碼是碰不到的,或者沒時間去細讀 open source 的元件的程式碼的時候 :p

    坎尼 提到...

    理論上應該可以,render 出來其實是圖片
    用絕對位置的 div 可能可以畫條線上去吧?

    但我覺得這樣倒是繞遠路了 :)

    Unknown 提到...

    原來如此,我還以為 render 出來的是標準的 HTML Table :p 用絕對位置的 div 劃線感覺是個很不好得主意。不過 render 成圖片的話就很方便另存了~
