Windows 合併網卡實作 (以 Broadcom 網卡為例)

上週實作了三台 Windows 主機的合併網卡(active-standby mode，觀念可參考Wikipedia – Link aggregation, 在 Linux 上通常稱為 NIC Bonding，作法可參考Linux Bonding (合併網卡)實作)，若利用 Windows 內建的網路橋接器(Bridge)，無法正確實作 NIC Bonding (active-standby mode)，必須使用網卡廠商提供的管理軟體來實作。以下紀錄以 Broadcom 網卡實作 active-standby mode 的步驟。

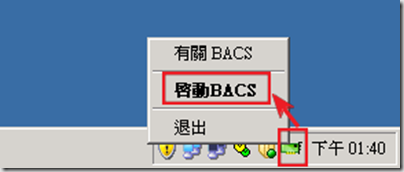

步驟一：安裝 Broadcom 提供的 Windows 管理工具 – Broadcom Advanced Control Suite (BACS)，可從 Broadcom 官網下載。安裝完成後，可從命令列啟動：

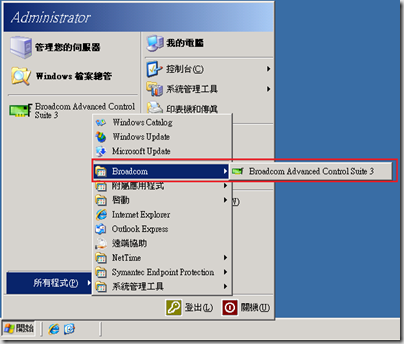

或者從開始功能表啟動：

步驟二：點選功能表中的「Teams」-->「Create a Team」

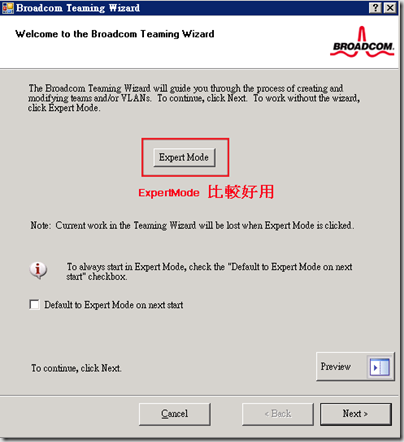

步驟三：選擇「ExpertMode」(專家模式)，這個模式比較好用，若使用預設值，則兩張網路卡會是 Load Balancing 的組態，而不是 active-standby。

步驟四：逐一設定以下項目

• Team Name：也就是 Linux 的 Bonding DEVICE 名稱，按照慣例命名為Bond0
• Team Type：也就是 Linux 的 Bonding Mode，設定為 Smart Load Balancing (TM) and Failover
• Load Balance Members：也就是 Linux 的 Primary NIC—>Active 的網卡
• Standby Member：顧名思義，就是 standby 的網卡

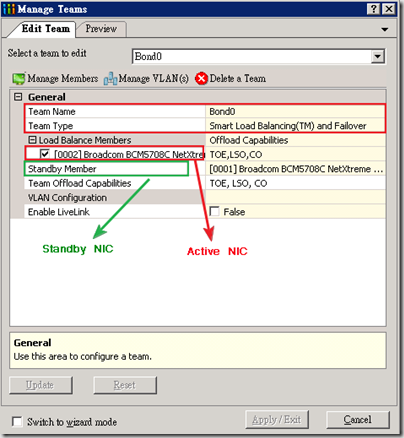

設定完成後的畫面如下：

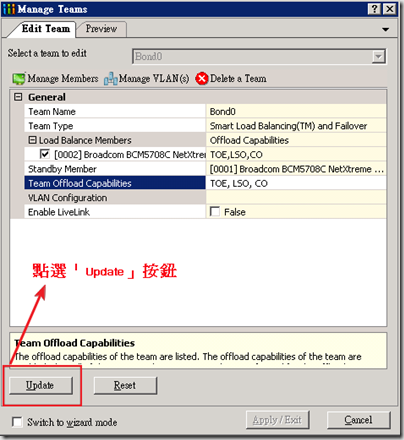

步驟五：點選視窗左下的「Update」按鈕，先不要按視窗右下角「Apply/Exit」按鈕(按了以後 NIC Bonding 就會生效，網路會斷掉)

步驟六：抄下現有的網路橋接器(Bridge)上的 IP 設定，之後刪除網路橋接器(此時網路開始斷掉)

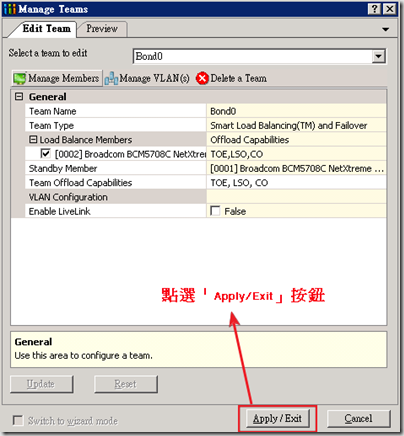

步驟七：回到 BACS，點選視窗右下角的「Apply/Exit」按鈕，BACS 會開始設定 NIC Bonding

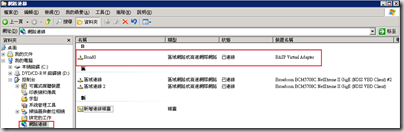

步驟八：此時在控制台的網路連線中，會出現 Bond0 這個 BASP Virtual Adapter

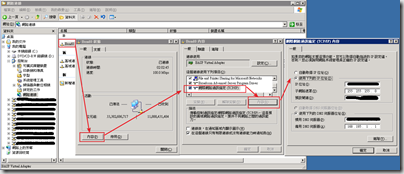

步驟九：按照一般設定 Windows 網路卡的方式設定 IP、Netmask、Gateway、以及 DNS (在設定完成前網路都是斷掉的狀態)

以上就是在 Windows 系統上以 Broadcom 網卡管理軟體-BACS 實作合併網卡的過程啦，其實蠻簡單的 :D
參考資料：

• Wikipedia – Link aggregation
• Linux Bonding (合併網卡)實作
